Cara pasang RJ45

Pada artikel kali ini, saya akan sedikit memberikan bagaimana Cara pasang RJ45 pada kabel jaringan baik cat 5 maupun cat 6, sebelum kita beranjak ke sesi pemasangan atau urutan kabel UTP (straight & cross), kita akan membedakan dahulu jenis-jenis kabel UTP yang akan kita bahas pada skala Cat5 dan cat 6, baca juga sejarah kabel utp disini, sebelum ya kabel jaringan UTP berfungsi sebagai penghubung antara satu komputer dengan komputer lainnya yang berada dalam jaringan yang sama, atau juga bisa menghubungkan antara satu network dengan network lainnya, berbagai hardware yang dibutuhkan antara lain, switch, komputer, kabel UTP.

Baca Juga : Jasa instalasi Lan (Local Area Network), Server, Wifi, Mikrotik, Fiber optik

Cara pasang RJ45
Cara pasang RJ45

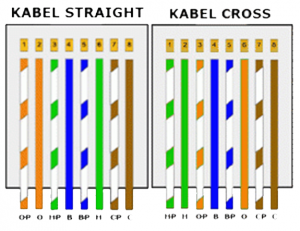

1.Urutan kabel straight

  • putih orange
  • orange
  • putih hijau
  • Biru
  • Putih biru
  • Hijau
  • putih cokelat
  • cokelat

2. Urutan kabel Cross

A. Ujung kabel satu

  • Putih hijau
  • hijau
  • putih orange
  • biru
  • putih biru
  • orange
  • putih cokelat
  • cokelat

B. Ujung satunya lagi

  • putih orange
  • orange
  • putih hijau
  • biru
  • putih biru
  • hijau
  • putih cokelat
  • cokelat

fungsi dari kabel staright dan cross sendiri adalah sebagai berikut

I. Kabel straight berfungsi untuk menghubungkan komputer dengan hub, atau bisa juga menghubungkan hub dengan komputer, dengan kata lain jika kamu hendak menghubungkan komputer dengan jaringan yang lebih luas dengan media hub atau switch.

II. Kabel cross berfungsi untuk menghubungkan antara komputer satu dengan komputer lain tanpa melalui hub atau switch, jadi dengan kata lain, komputer dapat berkomunikasi tanpa melalui hub atau switch.

untuk video turotialnya silahkan lihat video berikut
